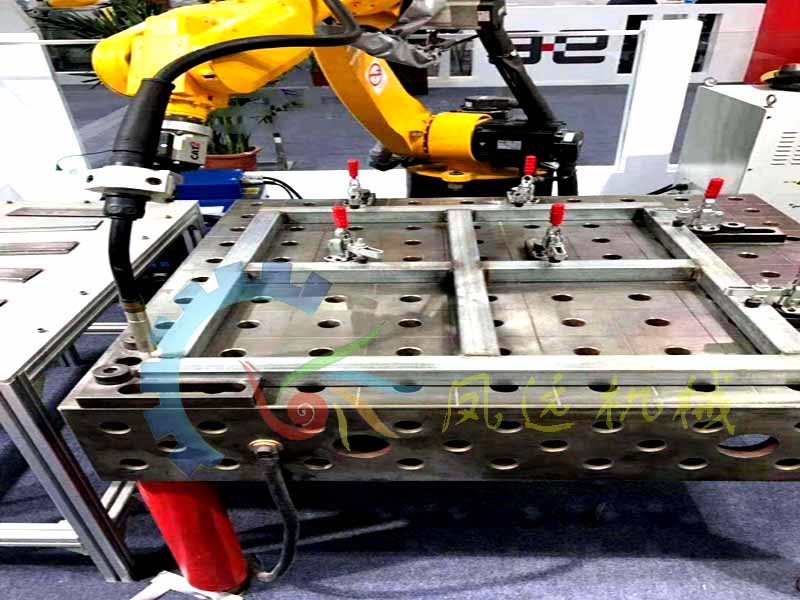

機器人焊接工裝夾具
線上咨詢：
594457355
機器人焊接工裝夾具詳細內容介紹
【鳳遠機械機器人焊接工裝夾具的功能】： 適用機床 鋼結構、各種車輛車身制造、自行車摩托車制造、工程機械、框架和箱體、壓力容器、 機器人焊接、鈑金加工、金屬家具、設備裝配、工業管道（法蘭）、檢測系統等行業；
3、準確性： 在裝配或焊接過程中，使用定位塊、連接塊、夾緊器、支撐塊，能夠對工件準確定位，工件牢固的固定在各個定位點或定位面上。不能定位的工件幾率是非常小的。如果工件本身幾何尺寸不準確，可以很快被檢測出來，在初加工工序中便得到消除。
4、堅固耐用： 在焊接過程中，僅需要低廉的防飛濺液即可免除3D工作臺表面的焊接飛濺。工作臺均經過時效處理和特殊加工。通過模塊設計具有互換性，您能在短時間內完成復雜和準確的工裝組合。不論是制作單一零件或者是裝配組件，這種方式都是非常經濟的。臺面以及各模塊上的網格化的高精度孔，使裝夾達到高準確性和高重復性。
二維柔性焊接工作臺孔系分為： Φ28 和 Φ16 兩大系列，按結構分為二維柔性組合工裝和三維柔性組合工裝，工裝平臺按材料分為鋼件平臺和鑄鐵平臺以及復合板平臺； 技術參數： 28 系列工裝平臺孔距為 100mm,16 系列工裝平臺孔距為 50mm ，平臺上均刻有相應的網格線，根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺；
1. 通用 2D 、 3D 工裝平臺 （Φ16 、 Φ28 孔系 ）:
1） 工裝平臺的平面度 :≤0.15mm/1000mm, 3D 平臺平面與側面的垂直度 :≤0.1mm/1000mm
2） 工裝平臺材質：鋼件（低合金鋼 Q345 ） , 進行整體階梯式熱處理，消除內應力
3） 孔距位置公差 ±0.05mm 以內
4） Φ16 系列孔距為 50mm ， Φ28 系列孔距為 100mm
|

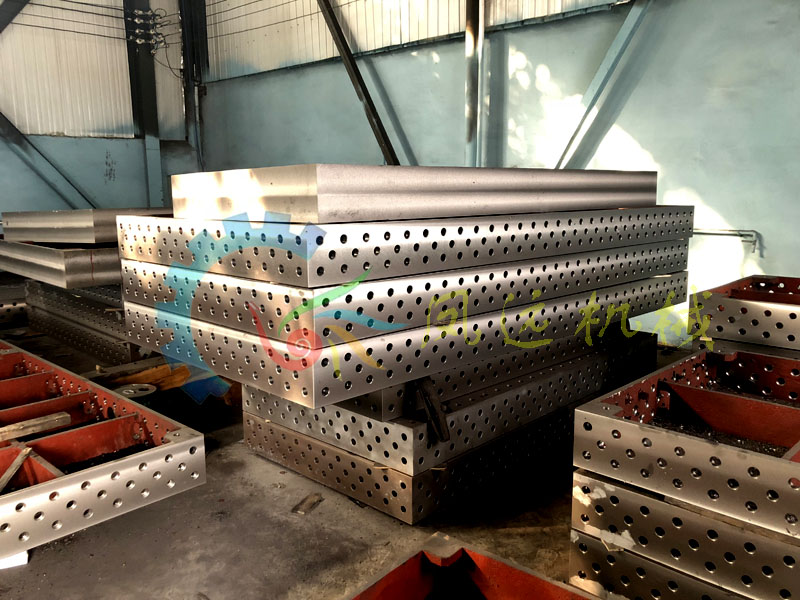

三維柔性焊接工作臺（材質HT250-300）孔系28/16 長X寬X高 |
|||
|
序號 |
規格型號 |
規格型號 |
圖片 |
|
1 |
1000X1000X200 |
1000X1200X200 |
|
|
2 |
1500X1000X200 |
1200X1200X200 |
|
|
3 |
2000X1000X200 |
1500X1500X200 |
|
|
4 |
1500X2000X200 |
2400X1200X200 |
|
|
5 |
2000X3000X200 |
3000X1500X200 |
|
|
6 |
4000X2000X200 |
|
|
|
三維柔性焊接工作臺（鋼件） 孔系28/16 長X寬X高 |
|||
|
序號 |
規格型號 |
規格型號 |
圖片 |
|
1 |
800X800X200 |
1500X1000X200 |
|
|
2 |
1000X800X200 |
1500X1500X200 |
|
|
3 |
1000X1000X200 |
1600X800X200 |
|
|
4 |
1200X1000X200 |
2000X1000X200 |
|
|
5 |
1200X1200X200 |
2000X1500X200 |
|
|
6 |
2000X2000X200 |
2400X1200X200 |
|
|
7 |
2500X1500X200 |
3000X1500X200 |
|
|
二維柔性焊接工作臺（鋼件）孔系28/16 長X寬X高 |
|||
|
序號 |
規格型號 |
規格型號 |
圖片 |
|
1 |
1000X800X150 |
1000X1000X150 |
|
|
2 |
1200X1200X150 |
1500X1000X150 |
|
|
3 |
2000X1000X150 |
2400X1200X150 |
|
|
4 |
3000X1500X150 |
|
|
|
八角柔性焊接工作臺（鋼件）孔系28/16 長X寬X高 |
|||
|
序號 |
規格型號 |
規格型號 |
圖片 |
|
1 |
800X800X200 |
1000X1000X200 |
|
|
2 |
1200X1200X200 |
1400X1400X200 |
|
